功率分析仪
将所有功能集于一体的紧凑型产品

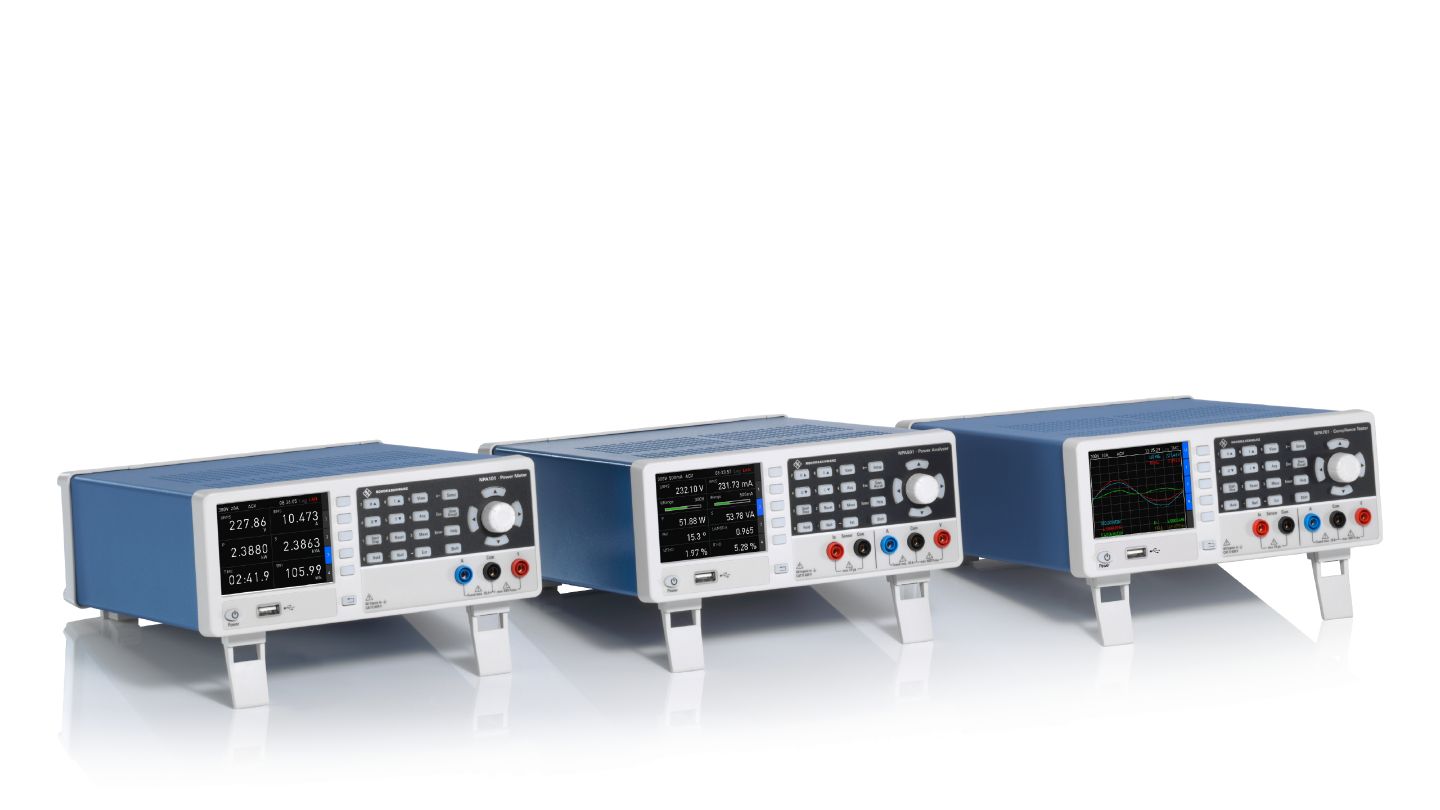

罗德与施瓦茨功率分析仪系列是经过精心设计的多方位紧凑型测试仪，可用于交流/直流负载或待机电流表征，测量精度为 0.05%，低电流测量可达 5 毫安。相较于市面上的其他类似产品，具有以下特点：
- 无需使用其他工具即可进行图形化分析和一致性测试。
- 显示 26 种重要参数的数值。
- 具备自动量程功能，提高了测试效率。
- 显示更新率高达 100 毫秒，生产效率高。
- 集成频率和自适应滤波器功能，消除了干扰噪声，确保结果稳定准确。
- 无缝集成电气设备研发、生产线和质量保证测试要求的所有基本功能和远程控制功能。
产品应用方向
-
01

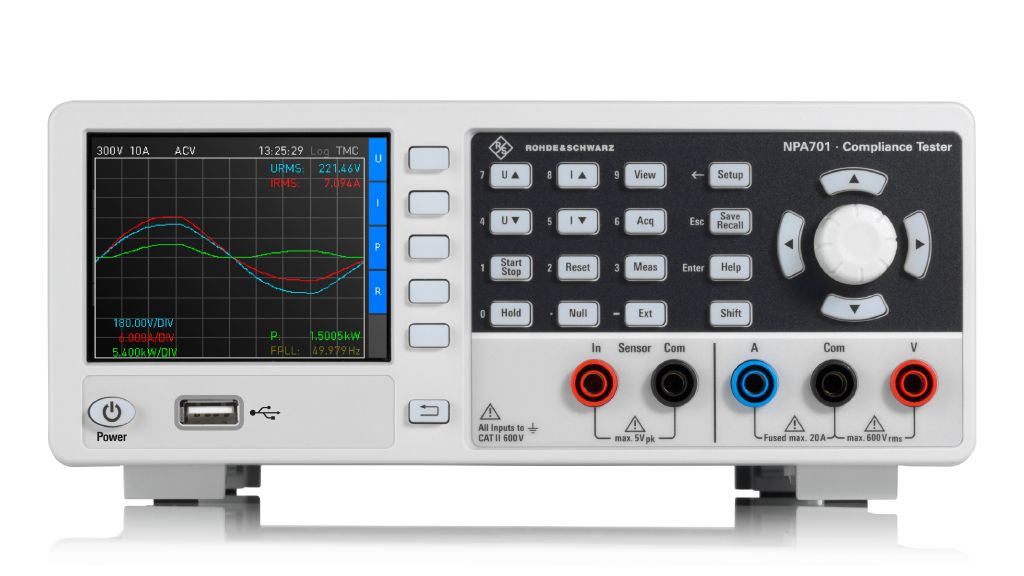

浪涌测量
一个波形周期中的图形视图
通过图形方式显示快速启动操作等事件。这样更易于理解信息，有助于对比设备的启动和稳态操作。系统可以连续记录8192个样本，持续时间为16毫秒到67秒。发生触发事件后(类似于示波器的单次捕获)，以图形方式绘制电压和/或电流。
-
02
谐波分析
条形图或表格视图形式的谐波显示
谐波模式可以计算谐波的均方根(RMS)和相位角。条形图清楚显示多达50个电压和/或电流谐波的模式，表格则全面包含每个谐波的幅度和相位值。用户还可以选择显示奇次谐波或偶次谐波。用户可以使用光标或旋钮在简单直观的界面中全面浏览数据，并专心查看以黄色高亮显示的各个谐波。
-
03
能耗仪
实时积分器
特殊的积分器功能可用于不稳定的功率测量。这个功能旨在计算并显示被测设备在活动状态和待机状态下在指定时间内的累积功率或能耗。用户可以灵活选择所需的采集模式，并选择手动、基于时间或基于事件操作。所有R&S®NPA型号都能够以多种格式输出结果(包括正瓦时、负瓦时和总瓦时)，还会持续地实时更新结果。
-
04
设备内一致性测试
评估功能符合IEC 62301、EN 50564或EN 61000-3-2
一致性测试仪严格遵循以下标准执行所有测试:
IEC62301:待机功耗
EN50564:待机功耗
EN61000-3-2:关于电磁兼容的谐波电流限值，CE认证
易于使用的分步向导自动配置所需的仪器参数，帮助用户完成测量。这可以尽可能减少测量误差，确保快速获取结果。用户不必事先了解上述标准。测试完成后，系统生成验证报告，无需额外使用外部电脑
您需要关注哪些指标
- 频率范围
- 功率测量范围
- 测量功能
-
您期望的测试频率范围是多少？
频率范围
目前易享系列功率分析仪的最高测试频率可达 100kHz，可满足多数工业电子、电力电子领域的测试需求。
-
功率分析仪的功率测量范围？
功率测量范围
易享系列功率分析仪支持 50 µW - 12 kW 的宽量程测量，最高可精准测量 12 kW 功率，适配不同功率等级的设备测试场景。
-
功率分析仪支持哪些测量功能？
测量功能
易享系列功率分析仪支持基础模式、高级模式、图形化模式及内置合规性评估等测量功能，可满足不同场景下的精准测试需求。
